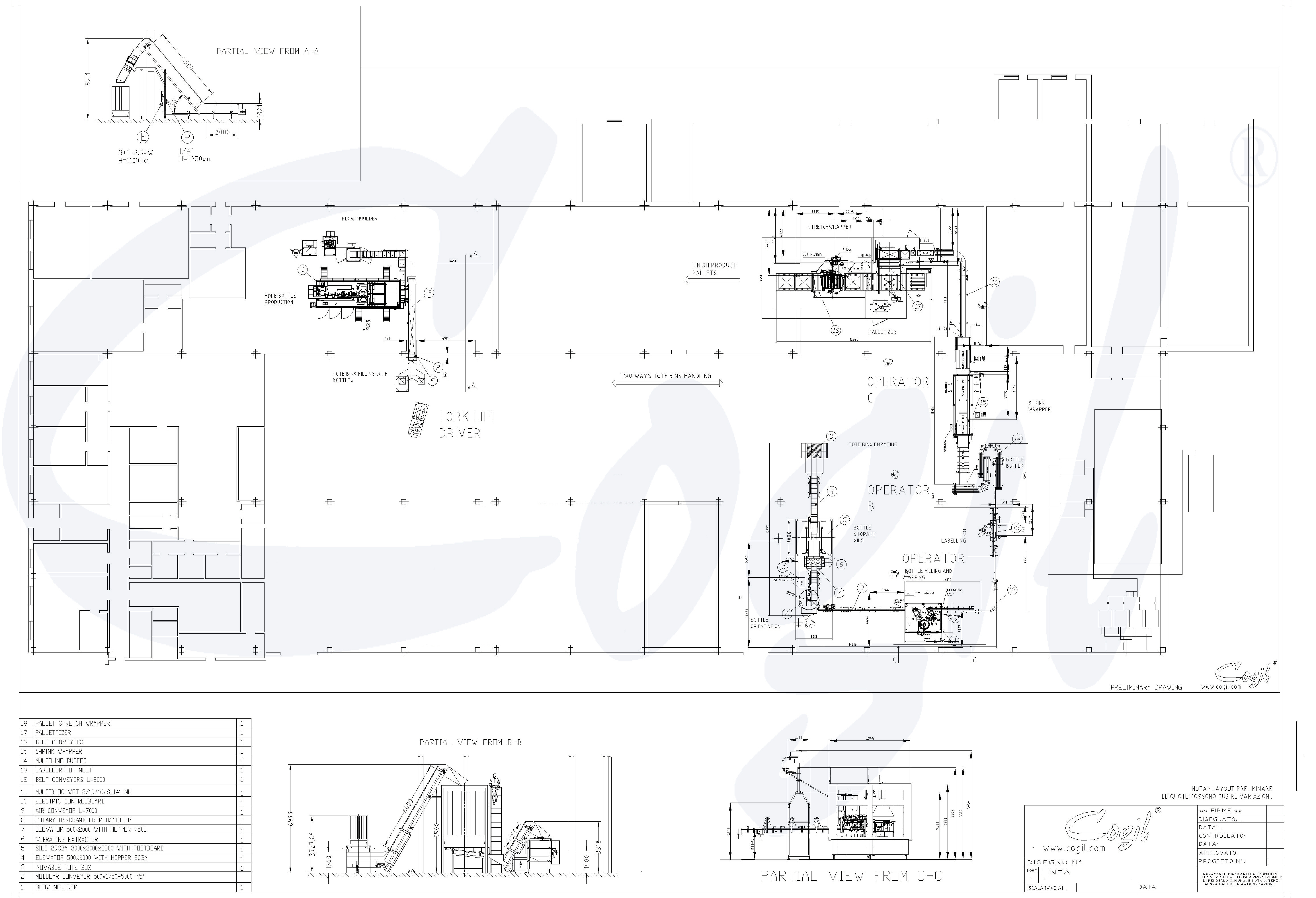

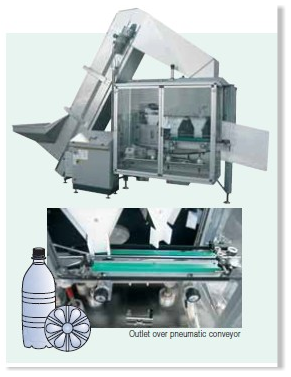

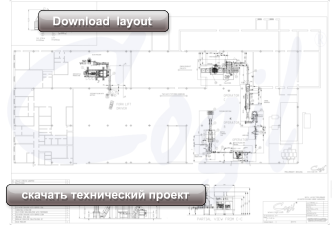

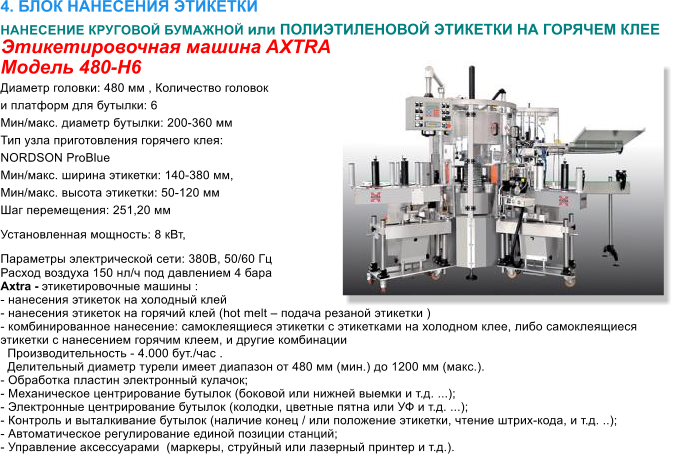

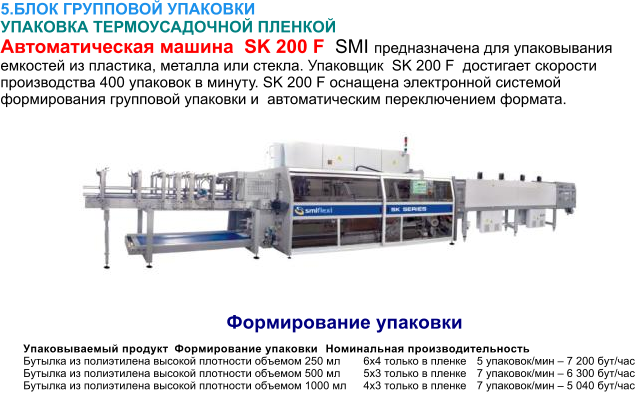

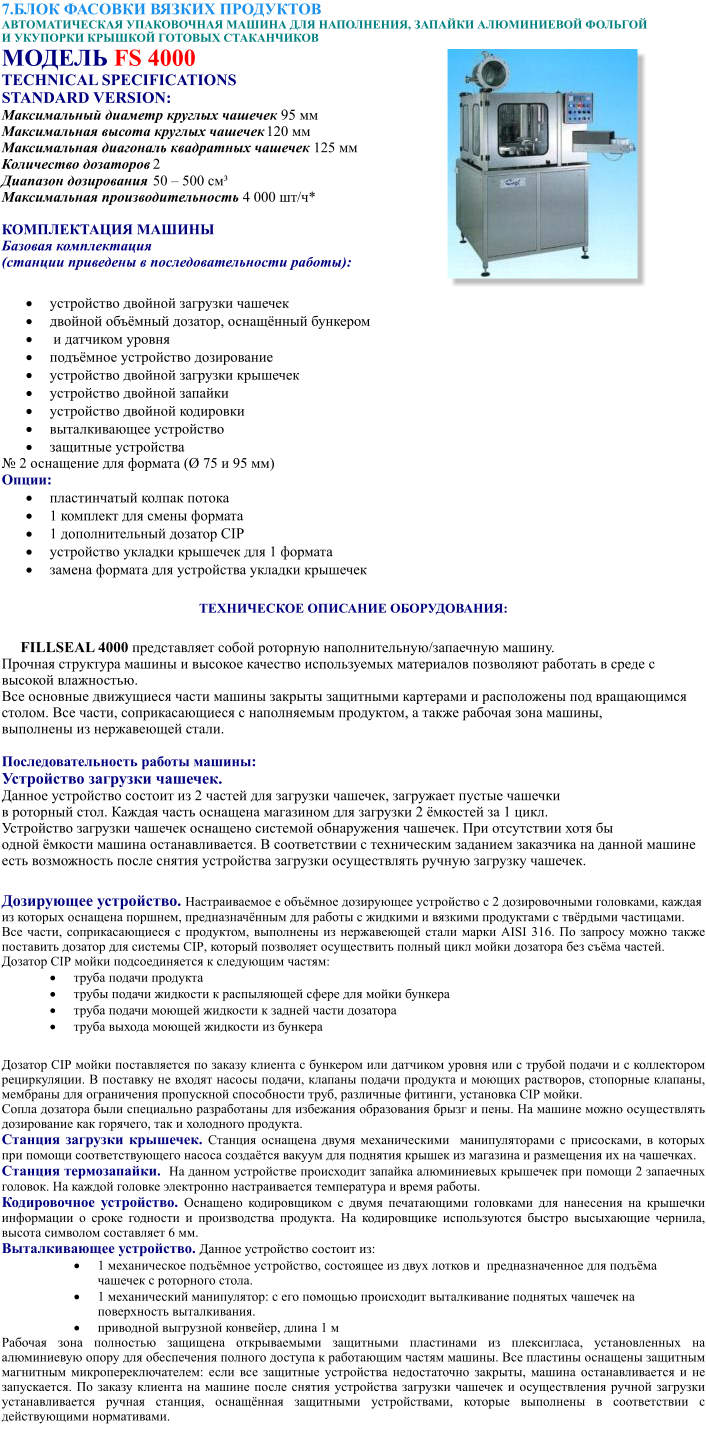

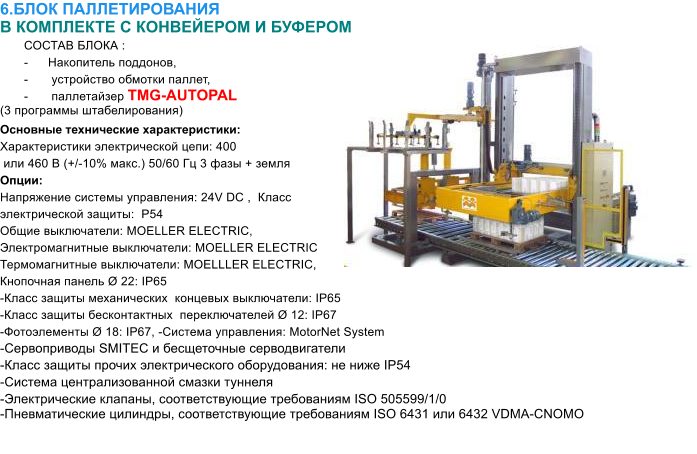

© COGIL, Registered Trademark, All Rights Reserved 1985 - Industry for Progress and Development Зарегистрированная торговая марка Все права защищены 1985 - промышленности для прогресса и развития Equipments Certified and Guaranteed Made in Italy - Оборудование сертифицированных и гарантированный Сделано в Италии VAT.:IT03019580962 BOTTLES HDPE 0,25 lt – 0,5 lt – 1,0 lt бутылок объемом  0,25 л - 0,5 л - 1,0 л Complete factory for production of HDPE bottles and bottling milk “COGIL^®-ULTRACLEAN” ЭКСТРУЗИОННО-ВЫДУВНОЕ ФОРМОВАНИЕ НDPE РОЗЛИВ  МОЛОКА, МОЛОЧНЫХ ПРОДУКТОВ  В УЛЬТРА-ЧИСТОЙ СРЕДЕ «ULTRA-CLEAN» С ПОСЛЕДУЮЩЕЙ УКУПОРКОЙ, ГРУППОВОЙ УПАКОВКОЙ  И ПАЛЛЕТИРОВАНИЕМ BOTTLE INFO Volume Weight Material Form max.  diam bottie layer Time cycle No.  cavity Prod. nominal/h ml      gr    mm   (+/-5%)sec. (+/-5%) b/h 1.000      31 HDPE Round - neck calibrated 92,5 MONO 8,7 4+4 3.210 500      22 HDPE Round - neck calibrated 92,5 MONO 8,6 4+4 3.257 250      15 HDPE Round - neck calibrated 92,5 MONO 8,4 4+4 3.335 бутылка INFO объем    вес материал форма максимальный Страти Временной цикл No. полость продуктивность ml      gr    mm   диаметр бутылку (+/-5%)sec. (+/-5%) б/ч 1.000      31 HDPE Round - neck calibrated 92,5 MONO 8,7 4+4 3.210 500      22 HDPE Round - neck calibrated 92,5 MONO 8,6 4+4 3.257 250      15 HDPE Round - neck calibrated 92,5 MONO 8,4 4+4 3.335 Состав линии “COGIL^®-ULTRACLEAN” 1. БЛОК ПРОИЗВОДСТВА БУТЫЛОК – двойная выдувная формовочная машина Electra EL 2-500 SYSTEM4000 Series, предназначенная для выпуска бутылок  3-х объемов – 250мл, 500мл, 1000 мл  (в комплект входит накопительный бункер, конвейер подачи бутылок на линию розлива) 2. Элеватора R1600EP Unscrambler 1600 series  – Заполнить бутылку на заводе молоко в бутылках из HDPE Ротари элеватора 100% надежности и экономии. 3. БЛОК РОЗЛИВА-  АВТОМАТИЧЕСКИЙ РОТАЦИОННЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ БЛОК РОЗЛИВА -          с системой “Ультраклин”,  обеспечивающей  “живым” молочным продуктам – пастеризованному  молоку, йогурту, кефиру  срок реализации до 18 дней . БЛОК  включает  УЗЕЛ группировки бутылок, УЗЕЛ стерилизации бутылок, УЗЕЛ  укупорки бутылок завинчивающейся крышкой 4. БЛОК НАНЕСЕНИЯ ЭТИКЕТКИ AXTRA Модель 480-Н6 5. БЛОК ГРУППОВОЙ УПАКОВКИ SK 200 F 6. БЛОК ПАЛЛЕТИРОВАНИЯ TMG-AUTOPAL -  робот-паллетайзер  и  робот-палетоукладчик. 7. БЛОК ФАСОВКИ ВЯЗКИХ ПРОДУКТОВ FS4000 ротационная фасовочная машина для фасовки сметаны и других вязких продуктов в пластиковые стаканчики. 1.EXTRUSION BLOW MOULDING MACHINE SYSTEM 4000 SERIES-ELECTRA EL2-500 extrusion blow-moulding machine equipped with dual-head tank in the monolayer 4 +4 cavity adapted to the process of HDPE material. Wheelbase 100 mm. Frame-piece electro-welded steel tubular thick Electrical wiring protected inside the tubular Double door locking system-mold tank levers with mechanical synchronization Double blow moulding station with a hydraulic tilt and vertical adjustment knob Hydraulically powered carriage tilted longitudinal Central hydraulic proportional control of all hydraulic movements Placements are wholly owned by hydraulic transducers Dual-gap scrap tire with air cooling Front dual output product with electronic detection switch product line Waste Collection production conveyed on the machine front Accessibility to the format change with a sliding side door Accessibility to all external camera settings including extruded pipe Easy maintenance with grouping areas of Filter system blower area for removal of impurities (dust, etc..) Crane inside the machine for quick format Devices quick format change with placements millimeters and dismounting IC mold cooling water supply Side sliding scale for general maintenance Commercial components of the international ISO 9001 Complete technical documentation and components fully encoded Active and passive safety systems in CE Design, construction and inspection according to system certification ISO 9001: 2000 Machine Control microprocessor with electro- luminescent screen color TFT display with the following main functions: Control of all cycle times with individual adjustment Control of production hours and counting product output Integrated control of the melt pressure Extruder operation control and determination of rotation speed Digital control of all movements through hydraulic valve proportional and non-contact transducers Control thickness adjustment extruded tube 128 points Functional diagram of the dynamic camera movements online Protection of all accidental movements and against the cold start Self-diagnostics for fault finding with visual inputs and outputs Continuous display of machine cycles and numerical operations Maintenance Wizard on video based on hours of production Data storage and safety codes of RAM and floppy disk Ready release of production data, process data and profile thickness Preparing for modem TS (Tele Service) 1.БЛОК ПРОИЗВОДСТВА БУТЫЛОК  двойная выдувная формовочная машина, оснащённая  одноуровневой головкой для обработки гранул из HDPE (полиэтилена высокой плотности, полиэтилена низкого давления), с 4х4 отверстиями, центральное расстояние отверстий 105 мм - На сварной раме с Автоматическим разгрузочным устройством - Ход каретки, ход раздувочной иглы и закрытие каретки  полностью автоматизированы  - Быстрая смена пресс-форм с устройствами точного  размещения  - Активные и пассивные устройства безопасности по  нормам ЕС  -  Простота технического обслуживания и эксплуатации - Спроектирована, произведена и протестирована в  соответствии с Требованиями ISO 9001:2000  - Управление машиной с микропроцессором B&R, ПЛК и  терминалом ПК с установленными операционными  системами: XP для зоны Windows и Orion для страниц  пользователя.  - Техническое обслуживание на экране   - Сохранение данных о рецептуре, настройках на флеш-  карте - Сохранение данных на ПК и флеш-карту  - Подсоединение модема для установки телесервиса Экструзионная платформа  : -рифленая выдувная втулка  Ø 90 мм для HDPE   -привод двигателя, работающего от сети переменного тока с цифровым контроллером -Керамические зеркальные нагревательные элементы -Одноуровневая экструзионная головка,  подсоединённая к фланцу экструдера    с нагревательным рукавом (4+4 отверстия): - Передний нож для черновых форм с холодными  лезвиями Система измельчения обрезков и целых бутылок: - Ленточный конвейер для транспортировки обрезков и бутылок    (размещается на выходе из   выдувной формовочной  машины);  - шлифовщик с электронной панелью управления; - cистема всасывания переработанного материала,  оснащённая:  вентилятором, вертикальным мешком для  фильтрования, циклонным уловителем для  разделения воздуха/материала, устанавливаемым    на ползунок для перешлифованного материала; - металлический детектор, оснащённый системой  управления (устанавливается на конвейере подачи в  измельчитель); - Звукоизолирующий туннель для снижения шумов   (устанавливается на конвейере подачи в измельчитель)     2.Элеватора R1600EP Unscrambler 1600 series  Заполнить бутылку на заводе молоко в бутылках из HDPE Ротари элеватора 100% надежности и экономии. Storage and unscrambling system composed by: - Conveyor NM600 with deflecting device; - Silo 2cbm with support; - Elevator NTP500 with hopper 2cbm; - Silo 29cbm; - Extractor ES VB S4 (800x2500); - Elevator NTP500 with hopper 750L; - Unscrambler R 1600 EP; - Conveyor PN; - Electric System (A+B). Хранение и расшифровывать система состоит из: - Конвейер NM600 с отклоняющих устройств; - Силос 2cbm с поддержкой; - Лифт NTP500 с бункером 2cbm; - Силос 29cbm; - Extractor ES VB S4 (800x2500); - Лифт NTP500 с бункером 750л; - Элеватора R 1600 EP; - Конвейер PN; - Электрическая система (A + B). 3.MULTIBLOCK for cold filling milk and dairy products Extended Shelf Life (ESL). Ultraclean Version. MULTIBLOCK for cold filling products requiring Extended Shelf Life (ESL) composed by : - Active Starwheel with H2O2 ; - Rotary Steaming-Rinsing Turret, including S/s skid for the treatment fluids infeed groups ; - Rotary Net Weight Filler in Ultraclean Version ; - Rotary Mechanical Capper. “ULTRA CLEAN MILK AND DAIRY FACTORY” "Молоко и молочные ЗАВОД ULTRA CLEAN" FEATURES OF FILLING S ENVIRONMENT: Extended Shelf Life (ESL) - Decontamination treatment of primary packaging by hydrogen peroxide and dry steam with electronically controlled valves . - Minimum log reduction for the containers/caps decontamination : log 4 according to VDMA 2002/6. - Product contact surfaces executed in AISI 316 L - ESL Filling Environment controlled by Air Laminar Flow obtained through HEPA ceiling filters in Ambient Class 100. - Filling operations performed with high hygienic standards. - Cleanability and and drainability for CIP/SIP operations assured by an Ultra-Clean design. - ESL protections specifically designed to prevent dead zones or microorganisms harborage. 3.БЛОК РОЗЛИВА-  АВТОМАТИЧЕСКИЙ РОТАЦИОННЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ БЛОК РОЗЛИВА - Обеззараживание лечения первичной упаковки перекисью водорода и сухого пара с электронным управлением клапанами. - Минимальное снижение журнал для контейнеров / колпачки обеззараживания: Войти 4 согласно VDMA 2002 / 6. - Поверхности, контактирующие с продуктом выполнены из нержавеющей стали AISI 316 L - ESL Заполнение окружающей среды контролируется ламинарным потоком воздуха, полученные через HEPA фильтры в потолок окружающего класса 100. - Заполнение операций, выполняемых с высоким гигиеническим стандартам. - Очистка и дренированность и для CIP / SIP операций обеспечивается ультра- чистого дизайна. - ESL защиты, специально предназначенные для предотвращения мертвых зон или микроорганизмов акватории порта.
